主要特點及用途
  PXW系列礦用配水闡主要用于煤礦井下泵房各吸水井配水，也可用于選礦、水處理水池泄水等。PXWI系列手動配水閥是在原配水閥PZ1的基礎上進行改良設計，具有密封性能好、清污方便、操作靈活、省力等特點。

  PXWII電動配水閥是在PXWI手動配水閥的基礎上增加了礦用隔爆型閥門電動裝置與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后，可直接進人DCS系統，滿足了煤礦自動化控制的需求。

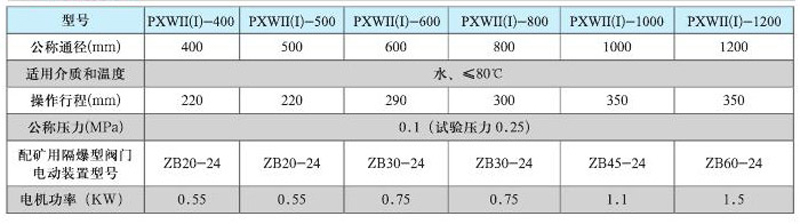

主要性能規范

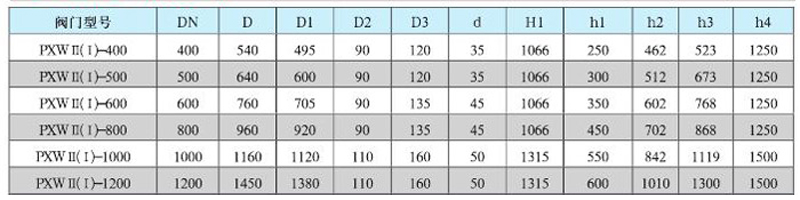

主要連接尺寸及相關參數

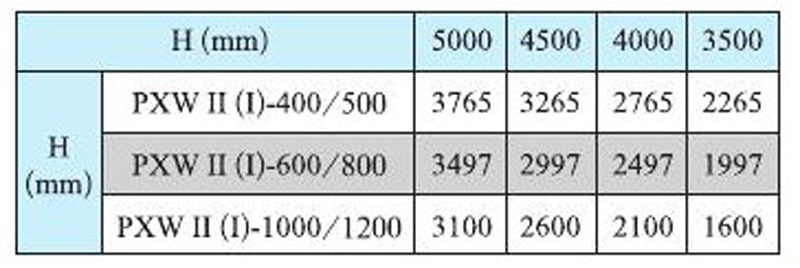

關于標高尺寸的使用說明
  水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，使用單位根據實際情況選用。如訂貨時能提出h值，則按訂貨單位的要求制造。如不能提供，則連接桿長度按h=5000mm供貨，連接桿一端的法蘭根據實際需要有h數值現場焊接。

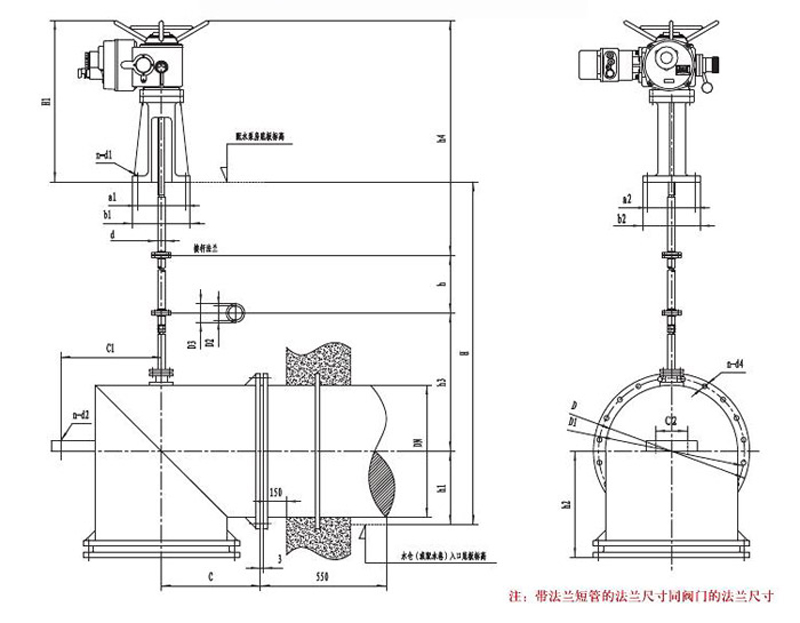

結構示意圖

•

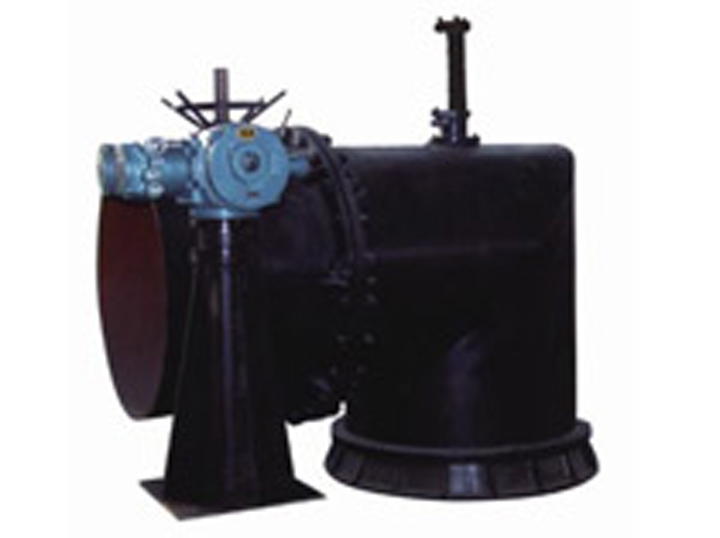

  PXW礦用配水閥
